Plastic Fittings CDC Pneumatics - Fluidfuit - Metal
CDC Pneumatics Fittings see all range
Racores CDC tecnopolímero + latón niquelado
Combinados latón cromado/resina termoplástica . Rosca cónica teflonada y cilíndrica con tórica. Pulsador circular, pinza multiagarre de acero inoxidable Aisi 316. Collarín de estanqueidad interior. Presión de servicio 10 bar. Vacío 750 mmHg. -5 a +70ºC.
Combinados latón cromado/resina termoplástica . Rosca cónica teflonada y cilíndrica con tórica. Pulsador circular, pinza multiagarre de acero inoxidable Aisi 316. Collarín de estanqueidad interior. Presión de servicio 10 bar. Vacío 750 mmHg. -5 a +70ºC.
Roscas M5 paso 0,8 y M6 paso 1,0. Óptimos para tubo de poliuretano de 98 sh y PA12. Resistentes al agua, grasas y aceites. BRASS + PBT + NBR + SUS + POM + ZINC.
Fluidfit water plastic Fittings see all range
Fluidft products are designed for water, food and air contact but can be used
with selected gases, vacuum & other liquids.
Easy actons allow the tube to be connected and released quickly, saving tme
and expenses. Fluidft products are made of NSF and ACS approved non-toxic material.
Los productos Fluidft han sido diseñado para agua, aplicaciones en alimentos y
en contacto con aire pero pueden ser utlizados tambien con gas seleccionados,
vacio y otros liquidos. El tubo se inserta y se desconecte rapidamente con unos movimentos faciles
para aborrar tempo y costos.
El material de los productos Fluidft no es toxico y està aprobado por NSF, ACS.
with selected gases, vacuum & other liquids.
Easy actons allow the tube to be connected and released quickly, saving tme
and expenses. Fluidft products are made of NSF and ACS approved non-toxic material.
Los productos Fluidft han sido diseñado para agua, aplicaciones en alimentos y
en contacto con aire pero pueden ser utlizados tambien con gas seleccionados,
vacio y otros liquidos. El tubo se inserta y se desconecte rapidamente con unos movimentos faciles
para aborrar tempo y costos.
El material de los productos Fluidft no es toxico y està aprobado por NSF, ACS.
Brass One touch - Brass (2) - S.Steel Fittings
RACORES CdA INSTANTÁNEOS METÁLICOS :
Totalmente fabricados en latón cromado BRASS. Pulsador circular. Junta de estanqueidad NBR.
Pinza Inoxidable SUS316. Presión máx. 16 bar. Temp.-15ºC a +80ºC. Rosca M5 paso 0,8.
Rosca cónica teflonada o cilíndrica c/tórica. Óptimos para tubo de poliamida; polietileno y otros
Totalmente fabricados en latón cromado BRASS. Pulsador circular. Junta de estanqueidad NBR.
Pinza Inoxidable SUS316. Presión máx. 16 bar. Temp.-15ºC a +80ºC. Rosca M5 paso 0,8.
Rosca cónica teflonada o cilíndrica c/tórica. Óptimos para tubo de poliamida; polietileno y otros
tubos rígidos. Usados para la soldadura. Resistentes al agua, grasa y aceites
RACORES INSTANTÁNEOS de Acero Inoxidable CdA:
Totalmente fabricados en Acero Inox. Aisi 316. Pulsador circular. Junta de estanqueidad FKM (Viton). Pinza Inoxidable. Presión máx. 16 bar.Temp.-40ºC a +130ºC. Rosca cónica o cilíndrica c/tórica FKM. Óptimos para tubo de PTFE, PVDF, FEP, PE
Ind. Química, Alimentaria, Farmacéutica, Naval. Consultar compatibilidades. Más figuras a consultar
Brass moulded fittings Racores roscados latón
MATERIALS AND COMPONENTS Turned fittings: Brass UNI EN 12164 CW614N Forged parts: Brass UNI EN 12165 CW617N O-Ring: NBR 70 - Viton 70 Nickel plating surface treatment
distributors: 2011 T3-UNI EN 573-3 alloy Silencers: CW614N brass body, AISI 304 STAINLESS STEEL wire mesh, Bronze silencers: sintered spherical bronze CONNECTION TUBE Pipes and fittings in general FILETTATURA Gas conica conforme ISO 7 -Din 2999- BS 21 (BSPT) Gas cilindrica conforme ISO 228 (BSPP) Metrica conforme ISO R/262 THREAD Conical Gas according to ISO 7 -Din 2999- BS 21 (BSPT) Cylindrical Gas according to ISO 228 (BSPP) Metric according to ISO R/262
Push-on fittings Brass
Push-on couplers Fittings Racores Rápidos Tuerca
RACORES RÁPIDOS DE TUERCA MOLETEADA SERIE “R”:
Fabricados totalmente en latón cromado CW614N/CW617N Roscas BSP Cónica UNI-ISO228 BSP cilíndrica UNI-ISO7 Diámetros tubo de 4 a
15mm exterior. Buena resistencia a temperatura. Presión nominal 15 bar,
Montaje: Una vez se ha asegurado que el tubo ha llegado al final del recorrido del racor, apretar la tuerca hasta estrangular el tubo, procurando no
romper el tubo ni la rosca. Disponibilidad en A.Inoxidable Aisi 316 (referencias iguales con INOX- delante)
Fabricados totalmente en latón cromado CW614N/CW617N Roscas BSP Cónica UNI-ISO228 BSP cilíndrica UNI-ISO7 Diámetros tubo de 4 a
15mm exterior. Buena resistencia a temperatura. Presión nominal 15 bar,
Montaje: Una vez se ha asegurado que el tubo ha llegado al final del recorrido del racor, apretar la tuerca hasta estrangular el tubo, procurando no
romper el tubo ni la rosca. Disponibilidad en A.Inoxidable Aisi 316 (referencias iguales con INOX- delante)
Compression-type fittings
Racores Tuerca-Bicono
Compression-type fittings Racores Bicono Tuerca
RACORES TUERCA - BICONO SERIE “B”:
Fabricados en latón cromado BRASS CW614N/CW617N Bicono interior y refuerzo sin cromar. Roscas BSP Cónica UNI-ISO228 BSP cil.UNI-ISO7
Fabricados en latón cromado BRASS CW614N/CW617N Bicono interior y refuerzo sin cromar. Roscas BSP Cónica UNI-ISO228 BSP cil.UNI-ISO7
Diámetros tubo de 4 a 18mm exterior. Tuerca y bicono norma DIN 3861-3870. Buena resistencia a temperatura. Presión máxima 110 bar hasta diámetro 8mm y 60 bar de 10 a 18mm.
Montaje: Una vez se ha asegurado que el tubo ha llegado al final del recorrido del racor, apretar la tuerca hast que el bicono interior estrangule el tubo, procurando no romper el tubo ni la rosca. Disponibles en Acero Inox. Aisi 316 DIN 2353 o Doble anillo tienen los mismos códigos queel latón pero añadiendo INOX- delante. El de doble anillo tipo LOCK se vende bajo pedido

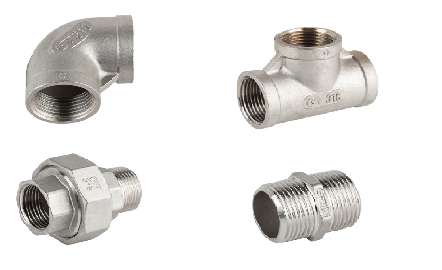

S.Steel molded Fittings Racores accesorios A.Inox
RACORES Y COMPLEMENTOS ROSCADOS EN ACERO INOXIDABLE :
Tipo microfusión, totalmente fabricados en Acero Inoxidable AISI 316, Código igual que los de latón pero empezado en INOX- (p.ej. INOXPSM0101) . Rosca cónica Macho y cilíndrica Hembra. Óptimos para complementación en usos industriales en aire comprimido y otro tipo de fluidos. Resistentes al agua,grasa, aceites y químicos (Ver tabla de compatibilidades). SUS316
CDC OEL EJECTOR LINES tubes
OEL -Oil ejector lines
No internal positioning mechanism that can change the internal diameter, fatigue, or restrict the fluid flow.
ㆍAnti-corrosion, chemical resistant, and non-conductive plastic composition properties.
ㆍAnti-corrosion, chemical resistant, and non-conductive plastic composition properties.
ㆍInterchangeable, modular, multi-directional flexibility, steady and even flow, and instant self-fixation characteristics.
MÓDULOS OEL - REFRIGERACIÓN PARA TALADRINA, ACEITES,
AGUA, AIRE, etc..: 2,5 bar Buena tolerancia a la corrosión, anti-conductividad, compatibilidad con otros fabricantes.
AGUA, AIRE, etc..: 2,5 bar Buena tolerancia a la corrosión, anti-conductividad, compatibilidad con otros fabricantes.
